Anforderung:
- Automatisierte Fertigung von Frästeilen ab kleinsten Losgrößen
- Arbeit mit dem Roboter ohne Vorkenntnisse
- Fräsmaschine mit 5 Achsen
- Flexible Lösung für Sägeteile, Brennschnitte, Formteile, Bauteile auf Palette
- Komplettbearbeitung von Bauteilen inkl. Rückseitenbearbeitung
Überlegungen:
Es zeichnete sich früh ab, dass die ROBOBOXtreme mit der großen Flexibilität für den Kunden die passende Lösung in Kombination mit der U5-630 ist.
Lösung:

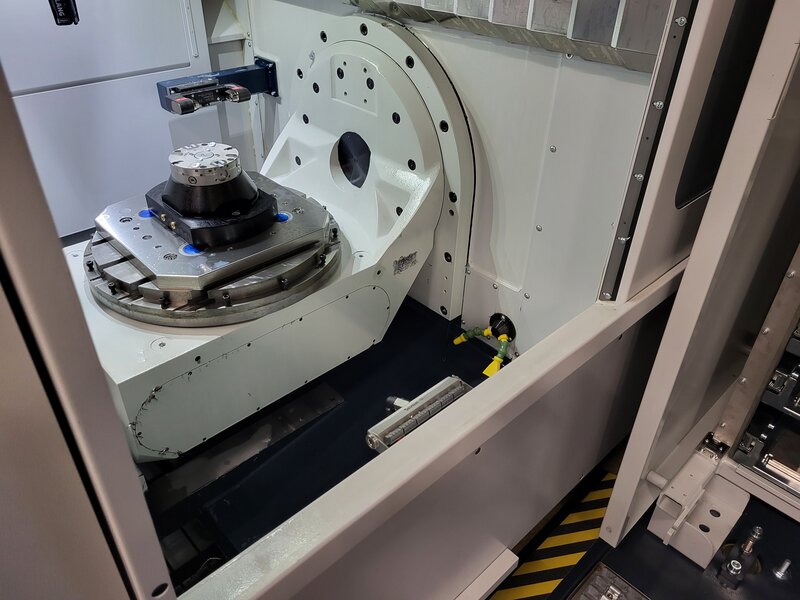

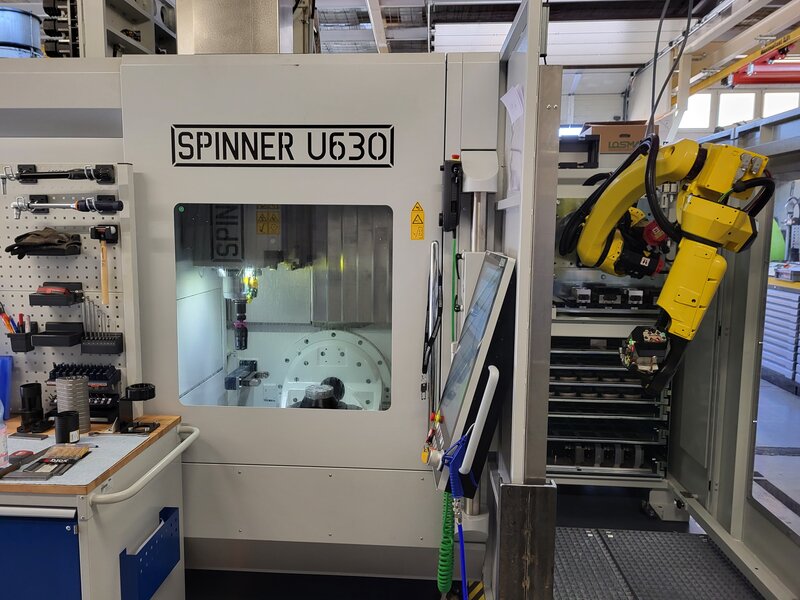

Zum Einsatz kommt die SPINNER U5-630. So können dank Ausnutzung der 3+2 Achsen die Bauteile in 2 Spannungen komplett gefertigt werden.

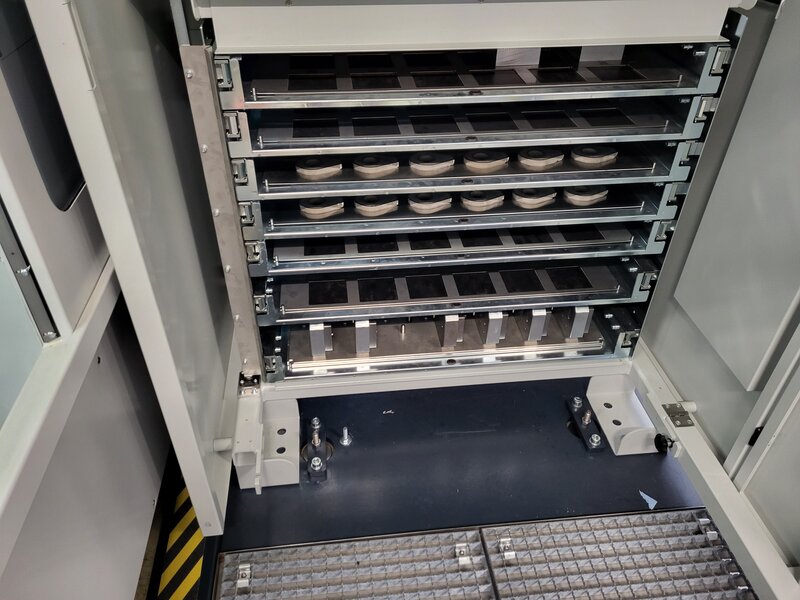

Die Bestückung der Maschine erfolgt über die ROBOBOXtreme. Mit den 8 Spannmittelplätzen und dank der Flexibilität der Spannmittel, kann ohne Umrüsten das bunte Spektrum an Bauteilen gefertigt werden. Über die Wendestation wird vollautomatisch in die 2. Spannung übergeben und damit die Rückseitenbearbeitung ermöglicht.

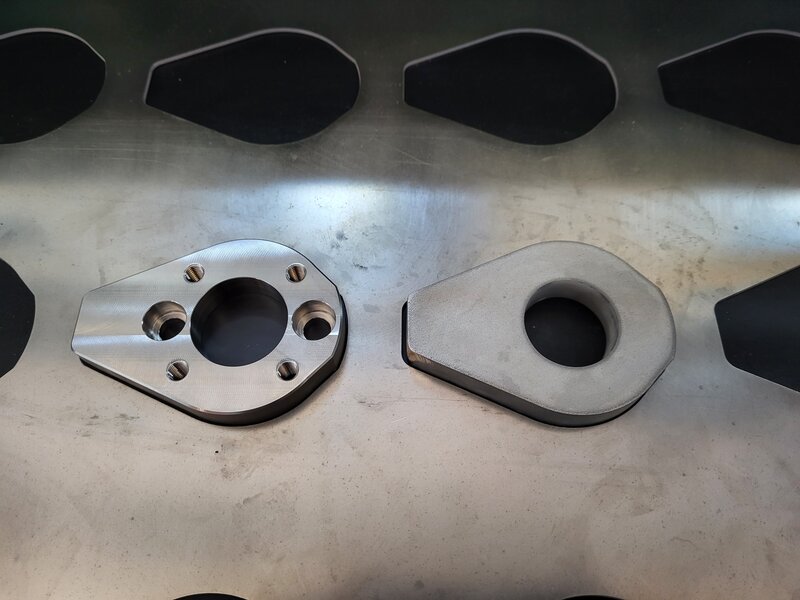

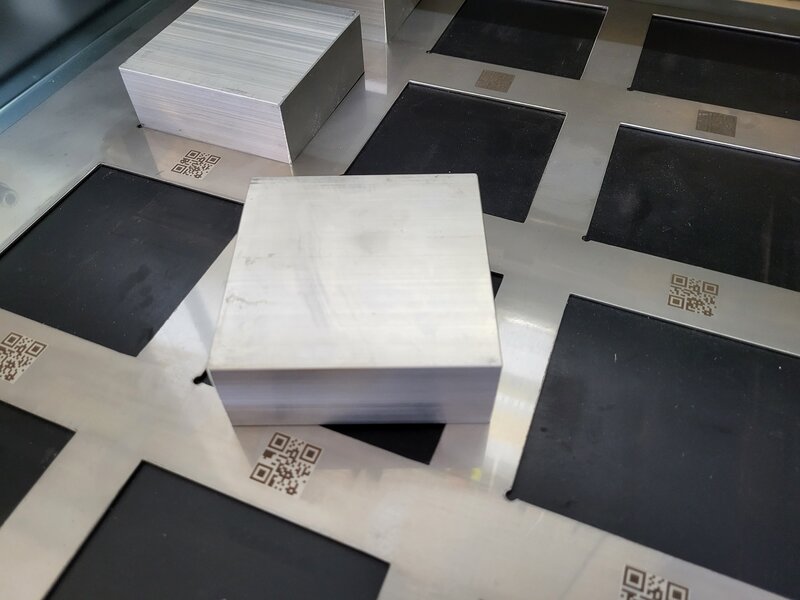

Auf Basis unserer Vorlagen der Einlagen der Robobox hat sich der Kunde bereits zur Inbetriebnahme für Brennteile mit Sonderkontur Einlagen gefertigt, in denen die Bauteile lageorientiert aufgenommen werden können.

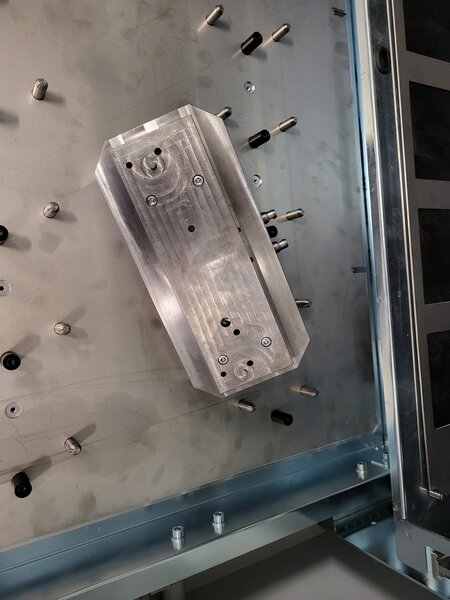

Erstmals wurde im Rahmen dieses Projekts die ROBOBOXtreme mit der Möglichkeit des Palettenhandlings ausgestattet. So können Bauteile, welche nicht mit einem „normalen“ Spannmittel gespannt werden können, auf Paletten fixiert und diese dann vom Roboter ebenfalls in die Maschine beladen werden.
